鋁合金支架的壓鑄模具設計及工藝仿真
作者：互利模具 來源：溫州互利模具有限公司 更新時間：2017-9-20 9:42:30 點擊次數：

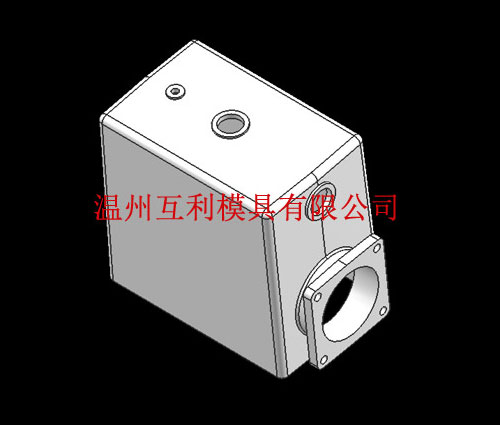

隨著全球工業的進步,汽車輕量化已成為社會發展的必然趨勢,越來越多的鋁制零件取代了傳統鋼鐵零件的地位。
壓鑄技術作為生產鋁合金零件的一種重要工藝,具有較高的成型精度、生產效率以及優良的表面質量,適合大批量自動化生產,在鑄造產業中占據越來越高的地位。
傳統壓鑄的模具設計和工藝控制通常依賴于經驗公式以及不斷試模修改,開發周期長、成本費用高,已無法滿足現代工業發展的需求?；谟嬎銠C模擬的鑄造仿真技術使這一難題得到解決,并且隨著計算機技術的快速發展其功能也將變得更加完善。
本文采用CAD/CAE體化集成技術,從壓鑄模具設計到壓鑄件試制全過程施行跟蹤優化,實現了壓鑄工藝與計算機模擬仿真技術的有機結合,在縮短壓鑄模具開發周期的同時提高了壓鑄件的成品率,優化了壓鑄生產的整個工藝流程：
1、確定了合理的壓鑄模具以及澆注系統結構。結合壓鑄充填凝固原理和支架本身的結構特點,利用UGNX軟件對支架進行詳細的壓鑄模具設計。針對合金液壓力難以傳遞以及鑄件排氣效果較差的問題,確定合理的澆注系統方案；結合工廠現有設備以及支架結構特點進行壓鑄機型號的選擇,并對壓室容量和成型尺寸等參數進行校核；
設置斜導柱抽芯機構,保證通孔的成型及鑄件的順利取出；設計合理的排氣系統、冷卻系統、頂出機構及導向機構等,并進行整體模具的裝配。
2、根據壓鑄工藝參數的計算方法和支架結構特點,確定合理的壓射速度、澆注溫度和鑄型溫度等。將支架澆注系統模型導入MAGMA鑄造仿真軟件中,以二級壓射速度、澆注溫度和連續生產時的鑄型溫度作為考察參數,以縮松縮孔、卷氣度等作為判據,采用單因素實驗法對模擬計算結果進行分析,得到優化的工藝參數：二級壓射速度4m/s,澆注溫度670℃,連續生產時的鑄型溫度220℃。針對支架內存在卷氣、縮松等問題,在初始工藝的基礎上進行改進,在模具中設置排氣通道和冷卻水道,最終確定合適的工藝方案。
3、按照優化后的工藝方案進行試制生產,分析鋁液熔煉、壓鑄模準備、澆注、鑄件檢驗及清整等環節需要注意的問題,規范車間生產操作,制定壓鑄流程控制計劃。
觀察發現支架表面質量良好,X射線檢測無明顯縮松縮孔等缺陷,金相組織致密均勻。同時對支架本體試棒進行拉伸實驗,測試結果表明試樣的屈服強度及延伸率均滿足支架的性能要求。
關鍵詞：壓鑄模具
